ಸೌರ ಚಾರ್ಜರ್ ನಿಯಂತ್ರಕದ ಕೆಲಸದ ತತ್ವ

ಸೌರ ಚಾರ್ಜ್ ನಿಯಂತ್ರಕದ ಕಾರ್ಯವು ಸೌರ ಫಲಕದಿಂದ ಬ್ಯಾಟರಿಯನ್ನು ಚಾರ್ಜ್ ಮಾಡುವ ಪ್ರಕ್ರಿಯೆಯನ್ನು ನಿಯಂತ್ರಿಸುವುದು.ಬ್ಯಾಟರಿಯು ಸೋಲಾರ್ ಪ್ಯಾನೆಲ್‌ನಿಂದ ಗರಿಷ್ಠ ಪ್ರಮಾಣದ ಶಕ್ತಿಯನ್ನು ಪಡೆಯುತ್ತದೆ ಎಂದು ಖಚಿತಪಡಿಸುತ್ತದೆ, ಆದರೆ ಓವರ್‌ಚಾರ್ಜ್ ಮತ್ತು ಹಾನಿಯನ್ನು ತಡೆಯುತ್ತದೆ.

ಇದು ಹೇಗೆ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ ಎಂಬುದರ ಸ್ಥಗಿತ ಇಲ್ಲಿದೆ:

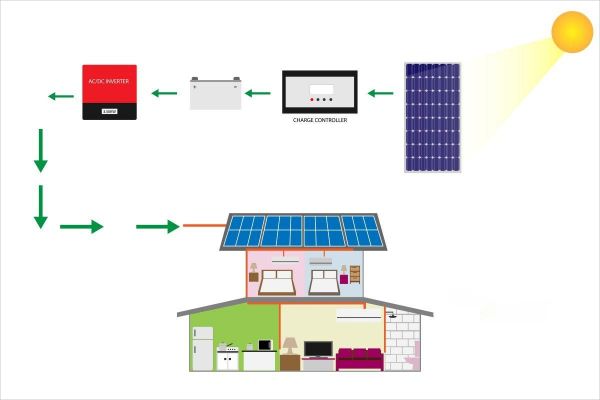

ಸೌರ ಫಲಕ ಇನ್ಪುಟ್: ದಿಸೌರ ಚಾರ್ಜರ್ ನಿಯಂತ್ರಕಸೌರ ಫಲಕಕ್ಕೆ ಸಂಪರ್ಕ ಹೊಂದಿದೆ, ಇದು ಸೂರ್ಯನ ಬೆಳಕನ್ನು ವಿದ್ಯುತ್ ಶಕ್ತಿಯನ್ನಾಗಿ ಪರಿವರ್ತಿಸುತ್ತದೆ.ಸೌರ ಫಲಕದ ಔಟ್ಪುಟ್ ನಿಯಂತ್ರಕದ ಇನ್ಪುಟ್ಗೆ ಸಂಪರ್ಕ ಹೊಂದಿದೆ.

ಬ್ಯಾಟರಿ ಔಟ್ಪುಟ್: ದಿಸೌರ ನಿಯಂತ್ರಕಬ್ಯಾಟರಿಗೆ ಸಹ ಸಂಪರ್ಕ ಹೊಂದಿದೆ, ಇದು ವಿದ್ಯುತ್ ಶಕ್ತಿಯನ್ನು ಸಂಗ್ರಹಿಸುತ್ತದೆ.ಬ್ಯಾಟರಿ ಔಟ್‌ಪುಟ್ ಅನ್ನು ಲೋಡ್ ಅಥವಾ ಸಾಧನಕ್ಕೆ ಸಂಪರ್ಕಿಸಲಾಗಿದೆ, ಅದು ಸಂಗ್ರಹಿಸಿದ ಶಕ್ತಿಯನ್ನು ಬಳಸುತ್ತದೆ.

ಶುಲ್ಕ ನಿಯಂತ್ರಣ: ದಿಸೌರ ಚಾರ್ಜರ್ ನಿಯಂತ್ರಕಸೋಲಾರ್ ಪ್ಯಾನೆಲ್‌ನಿಂದ ಬರುವ ಮತ್ತು ಬ್ಯಾಟರಿಗೆ ಹೋಗುವ ವೋಲ್ಟೇಜ್ ಮತ್ತು ಕರೆಂಟ್ ಅನ್ನು ಮೇಲ್ವಿಚಾರಣೆ ಮಾಡಲು ಮೈಕ್ರೋ ನಿಯಂತ್ರಕ ಅಥವಾ ಇತರ ನಿಯಂತ್ರಣ ಕಾರ್ಯವಿಧಾನಗಳನ್ನು ಬಳಸುತ್ತದೆ.ಇದು ಚಾರ್ಜ್ ಸ್ಥಿತಿಯನ್ನು ನಿರ್ಧರಿಸುತ್ತದೆ ಮತ್ತು ಅದಕ್ಕೆ ಅನುಗುಣವಾಗಿ ಶಕ್ತಿಯ ಹರಿವನ್ನು ನಿಯಂತ್ರಿಸುತ್ತದೆ.

ಬ್ಯಾಟರಿ ಚಾರ್ಜ್ ಮಟ್ಟಗಳು: ದಿಸೌರ ನಿಯಂತ್ರಕಬಲ್ಕ್ ಚಾರ್ಜ್, ಅಬ್ಸಾರ್ಪ್ಶನ್ ಚಾರ್ಜ್ ಮತ್ತು ಫ್ಲೋಟ್ ಚಾರ್ಜ್ ಸೇರಿದಂತೆ ಹಲವಾರು ಚಾರ್ಜಿಂಗ್ ಹಂತಗಳಲ್ಲಿ ವಿಶಿಷ್ಟವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ.

① ಬಲ್ಕ್ ಚಾರ್ಜ್: ಈ ಹಂತದಲ್ಲಿ, ನಿಯಂತ್ರಕವು ಸೌರ ಫಲಕದಿಂದ ಬ್ಯಾಟರಿಗೆ ಗರಿಷ್ಠ ಪ್ರವಾಹವನ್ನು ಹರಿಯುವಂತೆ ಮಾಡುತ್ತದೆ.ಇದು ಬ್ಯಾಟರಿಯನ್ನು ತ್ವರಿತವಾಗಿ ಮತ್ತು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ಚಾರ್ಜ್ ಮಾಡುತ್ತದೆ.

②ಹೀರುವಿಕೆ ಚಾರ್ಜ್: ಬ್ಯಾಟರಿ ವೋಲ್ಟೇಜ್ ನಿರ್ದಿಷ್ಟ ಮಿತಿಯನ್ನು ತಲುಪಿದಾಗ, ನಿಯಂತ್ರಕವು ಹೀರಿಕೊಳ್ಳುವ ಚಾರ್ಜಿಂಗ್‌ಗೆ ಬದಲಾಗುತ್ತದೆ.ಇಲ್ಲಿ ಇದು ಬ್ಯಾಟರಿಗೆ ಅತಿಯಾಗಿ ಚಾರ್ಜ್ ಆಗುವುದನ್ನು ಮತ್ತು ಹಾನಿಯಾಗದಂತೆ ತಡೆಯಲು ಚಾರ್ಜ್ ಕರೆಂಟ್ ಅನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

③ ಫ್ಲೋಟ್ ಚಾರ್ಜ್: ಬ್ಯಾಟರಿ ಸಂಪೂರ್ಣವಾಗಿ ಚಾರ್ಜ್ ಆದ ನಂತರ, ನಿಯಂತ್ರಕವು ಫ್ಲೋಟ್ ಚಾರ್ಜ್‌ಗೆ ಬದಲಾಗುತ್ತದೆ.ಇದು ಕಡಿಮೆ ಚಾರ್ಜ್ ವೋಲ್ಟೇಜ್ ಅನ್ನು ನಿರ್ವಹಿಸುತ್ತದೆ ಮತ್ತು ಬ್ಯಾಟರಿಯನ್ನು ಹೆಚ್ಚು ಚಾರ್ಜ್ ಮಾಡದೆ ಸಂಪೂರ್ಣವಾಗಿ ಚಾರ್ಜ್ ಮಾಡಲಾದ ಸ್ಥಿತಿಯಲ್ಲಿ ಇರಿಸುತ್ತದೆ.

ಬ್ಯಾಟರಿ ರಕ್ಷಣೆ: ದಿಸೌರ ಚಾರ್ಜರ್ ನಿಯಂತ್ರಕಬ್ಯಾಟರಿಗೆ ಹಾನಿಯಾಗದಂತೆ ತಡೆಯಲು ವಿವಿಧ ಸಂರಕ್ಷಣಾ ಕಾರ್ಯವಿಧಾನಗಳನ್ನು ಸಂಯೋಜಿಸುತ್ತದೆ, ಉದಾಹರಣೆಗೆ ಓವರ್ಚಾರ್ಜ್, ಆಳವಾದ ಡಿಸ್ಚಾರ್ಜ್ ಮತ್ತು ಶಾರ್ಟ್-ಸರ್ಕ್ಯೂಟಿಂಗ್.ಬ್ಯಾಟರಿ ಸುರಕ್ಷತೆ ಮತ್ತು ದೀರ್ಘಾಯುಷ್ಯವನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಇದು ಅಗತ್ಯವಿದ್ದಾಗ ಸೌರ ಫಲಕದಿಂದ ಬ್ಯಾಟರಿಯನ್ನು ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸುತ್ತದೆ.

ಪ್ರದರ್ಶನ ಮತ್ತು ನಿಯಂತ್ರಣ: ಹಲವುಸೌರ ಚಾರ್ಜರ್ ನಿಯಂತ್ರಕಗಳುಬ್ಯಾಟರಿ ವೋಲ್ಟೇಜ್, ಚಾರ್ಜ್ ಕರೆಂಟ್ ಮತ್ತು ಚಾರ್ಜ್ ಸ್ಥಿತಿಯಂತಹ ಪ್ರಮುಖ ಮಾಹಿತಿಯನ್ನು ತೋರಿಸುವ LCD ಡಿಸ್ಪ್ಲೇಯನ್ನು ಸಹ ಹೊಂದಿದೆ.ಕೆಲವು ನಿಯಂತ್ರಕಗಳು ಪ್ಯಾರಾಮೀಟರ್‌ಗಳನ್ನು ಸರಿಹೊಂದಿಸಲು ಅಥವಾ ಚಾರ್ಜಿಂಗ್ ಪ್ರೊಫೈಲ್‌ಗಳನ್ನು ಹೊಂದಿಸಲು ನಿಯಂತ್ರಣ ಆಯ್ಕೆಗಳನ್ನು ಸಹ ನೀಡುತ್ತವೆ.

ದಕ್ಷತೆ ಆಪ್ಟಿಮೈಸೇಶನ್: ಸುಧಾರಿತಸೌರ ಚಾರ್ಜರ್ ನಿಯಂತ್ರಕಗಳುಗರಿಷ್ಠ ಪವರ್ ಪಾಯಿಂಟ್ ಟ್ರ್ಯಾಕಿಂಗ್ (MPPT) ತಂತ್ರಜ್ಞಾನದಂತಹ ಹೆಚ್ಚುವರಿ ವೈಶಿಷ್ಟ್ಯಗಳನ್ನು ಬಳಸಬಹುದು.MPPT ಅತ್ಯುತ್ತಮ ಆಪರೇಟಿಂಗ್ ಪಾಯಿಂಟ್ ಅನ್ನು ಕಂಡುಹಿಡಿಯಲು ಇನ್‌ಪುಟ್ ನಿಯತಾಂಕಗಳನ್ನು ಕ್ರಿಯಾತ್ಮಕವಾಗಿ ಹೊಂದಿಸುವ ಮೂಲಕ ಸೌರ ಫಲಕದಿಂದ ಶಕ್ತಿಯ ಸುಗ್ಗಿಯನ್ನು ಗರಿಷ್ಠಗೊಳಿಸುತ್ತದೆ.

ಲೋಡ್ ನಿಯಂತ್ರಣ: ಚಾರ್ಜಿಂಗ್ ಪ್ರಕ್ರಿಯೆಯನ್ನು ನಿಯಂತ್ರಿಸುವುದರ ಜೊತೆಗೆ, ಕೆಲವು ಸೌರ ಚಾರ್ಜರ್ ನಿಯಂತ್ರಕಗಳು ಲೋಡ್ ನಿಯಂತ್ರಣ ಸಾಮರ್ಥ್ಯಗಳನ್ನು ಸಹ ನೀಡುತ್ತವೆ.ಇದರರ್ಥ ಅವರು ಸಂಪರ್ಕಿತ ಲೋಡ್ ಅಥವಾ ಸಾಧನಕ್ಕೆ ವಿದ್ಯುತ್ ಉತ್ಪಾದನೆಯನ್ನು ನಿರ್ವಹಿಸಬಹುದು.ಬ್ಯಾಟರಿ ವೋಲ್ಟೇಜ್, ದಿನದ ಸಮಯ ಅಥವಾ ನಿರ್ದಿಷ್ಟ ಬಳಕೆದಾರ ಸೆಟ್ಟಿಂಗ್‌ಗಳಂತಹ ಪೂರ್ವ-ನಿರ್ಧರಿತ ಪರಿಸ್ಥಿತಿಗಳ ಆಧಾರದ ಮೇಲೆ ನಿಯಂತ್ರಕವು ಲೋಡ್ ಅನ್ನು ಆನ್ ಅಥವಾ ಆಫ್ ಮಾಡಬಹುದು.ಲೋಡ್ ಕಂಟ್ರೋಲ್ ಸಂಗ್ರಹಿತ ಶಕ್ತಿಯ ಬಳಕೆಯನ್ನು ಅತ್ಯುತ್ತಮವಾಗಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ ಮತ್ತು ಬ್ಯಾಟರಿಯ ಅತಿಯಾಗಿ ಡಿಸ್ಚಾರ್ಜ್ ಆಗುವುದನ್ನು ತಡೆಯುತ್ತದೆ.

ತಾಪಮಾನ ಪರಿಹಾರ: ತಾಪಮಾನವು ಚಾರ್ಜಿಂಗ್ ಪ್ರಕ್ರಿಯೆ ಮತ್ತು ಬ್ಯಾಟರಿ ಕಾರ್ಯಕ್ಷಮತೆಯ ಮೇಲೆ ಪರಿಣಾಮ ಬೀರಬಹುದು.ಇದನ್ನು ಗಣನೆಗೆ ತೆಗೆದುಕೊಳ್ಳಲು, ಕೆಲವು ಸೌರ ಚಾರ್ಜ್ ನಿಯಂತ್ರಕಗಳು ತಾಪಮಾನ ಪರಿಹಾರವನ್ನು ಒಳಗೊಂಡಿರುತ್ತವೆ.ಅವರು ತಾಪಮಾನವನ್ನು ಮೇಲ್ವಿಚಾರಣೆ ಮಾಡುತ್ತಾರೆ ಮತ್ತು ಅತ್ಯುತ್ತಮವಾದ ಚಾರ್ಜಿಂಗ್ ದಕ್ಷತೆ ಮತ್ತು ಬ್ಯಾಟರಿ ಬಾಳಿಕೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಚಾರ್ಜಿಂಗ್ ನಿಯತಾಂಕಗಳನ್ನು ಸರಿಹೊಂದಿಸುತ್ತಾರೆ.

ರಿಮೋಟ್ ಮಾನಿಟರಿಂಗ್ ಮತ್ತು ನಿಯಂತ್ರಣ: ಅನೇಕ ಸೌರ ಚಾರ್ಜರ್ ನಿಯಂತ್ರಕಗಳು USB, RS-485 ಅಥವಾ ಬ್ಲೂಟೂತ್‌ನಂತಹ ಅಂತರ್ನಿರ್ಮಿತ ಸಂವಹನ ಸಂಪರ್ಕಸಾಧನಗಳನ್ನು ಹೊಂದಿವೆ, ಇದು ದೂರಸ್ಥ ಮೇಲ್ವಿಚಾರಣೆ ಮತ್ತು ನಿಯಂತ್ರಣವನ್ನು ಅನುಮತಿಸುತ್ತದೆ.ಇದು ಬಳಕೆದಾರರಿಗೆ ನೈಜ-ಸಮಯದ ಡೇಟಾವನ್ನು ಪ್ರವೇಶಿಸಲು, ಸೆಟ್ಟಿಂಗ್‌ಗಳನ್ನು ಬದಲಾಯಿಸಲು ಮತ್ತು ಅವರ ಸ್ಮಾರ್ಟ್‌ಫೋನ್‌ಗಳು, ಕಂಪ್ಯೂಟರ್‌ಗಳು ಅಥವಾ ಇತರ ಸಾಧನಗಳಲ್ಲಿ ಅಧಿಸೂಚನೆಗಳನ್ನು ಸ್ವೀಕರಿಸಲು ಅನುಮತಿಸುತ್ತದೆ.ರಿಮೋಟ್ ಮಾನಿಟರಿಂಗ್ ಮತ್ತು ನಿಯಂತ್ರಣವು ಅನುಕೂಲವನ್ನು ಒದಗಿಸುತ್ತದೆ ಮತ್ತು ಬಳಕೆದಾರರು ತಮ್ಮ ಸೌರ ಚಾರ್ಜಿಂಗ್ ವ್ಯವಸ್ಥೆಯನ್ನು ಸಮರ್ಥವಾಗಿ ನಿರ್ವಹಿಸಲು ಅನುವು ಮಾಡಿಕೊಡುತ್ತದೆ.

ಸಾರಾಂಶದಲ್ಲಿ, ಸೌರ ಚಾರ್ಜರ್ ನಿಯಂತ್ರಕವು ಸೌರ ಫಲಕ ಮತ್ತು ಬ್ಯಾಟರಿಯ ನಡುವಿನ ಚಾರ್ಜಿಂಗ್ ಪ್ರಕ್ರಿಯೆಯನ್ನು ನಿಯಂತ್ರಿಸುತ್ತದೆ ಮತ್ತು ನಿರ್ವಹಿಸುತ್ತದೆ.ಇದು ಸಮರ್ಥ ಚಾರ್ಜಿಂಗ್ ಅನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ, ಬ್ಯಾಟರಿಯನ್ನು ಹಾನಿಯಿಂದ ರಕ್ಷಿಸುತ್ತದೆ ಮತ್ತು ಲಭ್ಯವಿರುವ ಸೌರಶಕ್ತಿಯ ಬಳಕೆಯನ್ನು ಗರಿಷ್ಠಗೊಳಿಸುತ್ತದೆ.
